W przedstawionym fragmencie algorytmu zastosowano

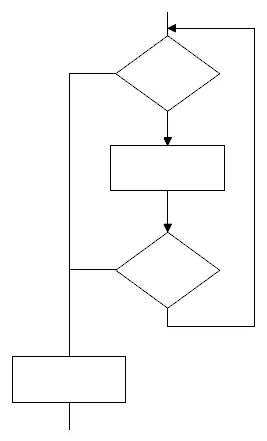

Ilustracja do zadania 1 z arkusza EE.09, czerwiec 2019

Wybierz odpowiedź A dwie pętle. B jedną pętlę. C jeden blok decyzyjny. D trzy bloki operacyjne (procesy).

Cały arkusz EE.09, czerwiec 2019

Pokaż odpowiedź i wyjaśnienie

Poprawna odpowiedź: B

jedną pętlę.

Dlaczego

Schemat ma dwa bloki decyzyjne i dwa bloki operacyjne, ale tylko jedna strzałka wraca do początku, więc jest jedna pętla. Pierwszy warunek wychodzi z pętli, a drugi decyduje, czy ją powtórzyć.
